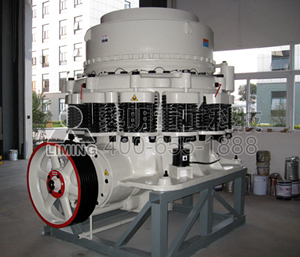

高效破碎機 礦石破碎機 新型破碎機 CS圓錐破碎機
CS系列高效彈簧圓錐破碎機是我公司在引進、吸收國外技術的基礎上，根據客戶的需求，基于層壓破碎原理及多破少磨概念設計研發的集高擺頻、優化腔型和合理沖程于一體的現代高性能破碎機。CS系列高效彈簧圓錐破碎機，可廣泛應用于金屬與非金屬礦、水泥廠、建筑、砂石冶金等行業。適用于鐵礦石、有色金屬礦石、花崗巖、石灰石、石英巖、沙巖、鵝卵石等。
CS系列高效彈簧圓錐破碎機組成：主要由機架、定錐總成、動錐總成、彈簧機構、碗型軸架部以及傳動等部分組成。其輔助部分，由電氣系統、稀油潤滑系統、以及液壓清腔系統組成。定錐總成主要有調整套、軋臼壁等組成，動錐總成主要由主軸、動錐體、破碎壁等組成，傳動部分主要由大帶輪、傳動軸、小錐齒輪、大錐齒輪等組。
性能特點
1.性能高：通過腔型優化設計以及采用合理速度與沖程相結合，從而使該機型在相同動錐直徑的情況下做功更多。與同類型的彈簧圓錐破碎機相比，具有更高的性能和生產能力。
2.產品粒度組成好：采用層壓破碎原理，使產品中立方體所占比例明顯提高，針片狀石子減少，粒級更均勻。
3.穩定性好：當有鐵塊等非破碎物進入機內時，過鐵保護裝置會自動將其釋放，然后自動復位。過鐵保護具有固定的排料口返回點，雜鐵通過破碎腔后，能夠迅速恢復原有的排料口。
4.清腔方便：如果彈簧圓錐破碎機在負荷狀態下停機，液壓清腔系統可迅速清理破碎腔，大大減少了停機時間。
5.可靠性高：采用大直徑主軸、重型化主機架以及獨立的稀油潤滑系統的自動控制系統，保證了設備堅固耐用，運行可靠。
6.生產成本低：由于生產能力大，可靠性高，維修方便，大大降低了生產成本。
工作原理
CS系列高效彈簧圓錐破碎機工作時，由電動機通過三角帶、大帶輪、傳動軸、小錐齒輪、大錐齒輪帶動偏心套旋轉，破碎圓錐軸心線在偏心軸套的迫動下做旋轉擺動，使得破碎壁表面時而靠近又時而離開軋臼壁的表面，從而使物料在定錐與動錐組成的環形破碎腔內不斷地受到?jīng)_擊、擠壓和彎曲而破碎。經過多次擠壓、沖擊和彎曲后，物料破碎至要求粒度，經下部排出。
技術參數
